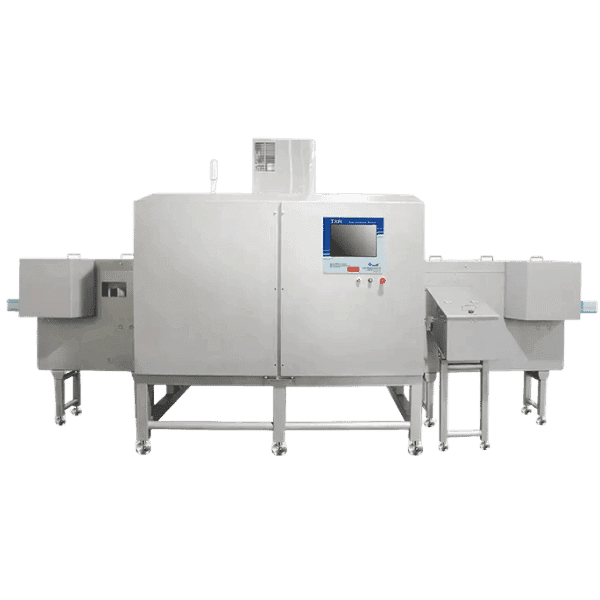

Rayons X pour bouteilles, bocaux et boîtes métalliques

SYSTÈMES À RAYONS X TECHIK pour bouteilles, bocaux et boîtes métalliques

De un à cinq faisceaux de rayons X

La gamme permet de choisir le nombre et l’orientation des vues en fonction du contenant, du produit et du niveau d’exigence de l’application.

Contrôle des zones difficiles

Le fond, les parois, les goulots et les zones où le verre ou le métal est très épais peuvent créer des zones aveugles : l’inspection multi-angle en réduit considérablement l’impact.

Contrôle du niveau de remplissage

Les configurations dédiées peuvent vérifier le niveau du produit en plus de la présence de contaminants.

Performances dédiées au verre et au métal

La plateforme est spécialement conçue pour les bouteilles, bocaux, boîtes métalliques et autres contenants rigides, y compris pour les applications où le contenant et le contaminant peuvent être de matériaux similaires.

Algorithmes intelligents sur les configurations évoluées

Le Smart Supercomputing et les algorithmes de zonage/partition facilitent le traitement des images issues des différentes vues.

Applications types

Bocaux et bouteilles en verre, canettes et boîtes métalliques, conserves, sauces pour pâtes, sauces, boissons, aliments pour bébés, produits laitiers et autres produits conditionnés en contenants rigides.

Caractéristiques techniques — Rayons X pour bouteilles, bocaux et boîtes métalliques
	SINGLE BEAM — Faisceau incliné vers le bas	SINGLE BEAM — Faisceau incliné vers le haut	DUAL BEAM — Double angle d’inspection	SPLIT TRIPLE BEAM — Triple faisceau divisé	TRIPLE BEAM — Trois faisceaux réglables	QUAD BEAM — Contrôle multi-angle	FIVE BEAM — Contrôle jusqu’à cinq vues
Modèle	TXR-1630SO	TXR-1630SH	TXR-2080BDX	TXR-JSU3-16	TXR-20250	—	TXR-1626-JTM5
Configuration rayons x	Faisceau unique incliné du haut vers le bas	Faisceau unique incliné du bas vers le haut	Dual Beam	Split Triple Beam	Triple Beam 3 faisceaux réglables	Quad Beam	Five Beam
Ouverture d’inspection, largeur	160 mm	160 mm	160 mm	160 mm	160 mm	160 mm	160 mm
Ouverture d’inspection, hauteur	260 mm	260 mm	260 mm	260 mm	260 mm	260 mm	260 mm
Tube à rayons x, puissance max	jusqu’à 480 W	jusqu’à 480 W	jusqu’à 480 W	jusqu’à 480 W	jusqu’à 480 W	jusqu’à 480 W	jusqu’à 480 W
Vitesse de bande	10–120 m/min	10–120 m/min	10–120 m/min	10–120 m/min	10–120 m/min	10–120 m/min	10–120 m/min
Sensibilité max, SUS	Ø 0,5 mm	Ø 0,5 mm	Ø 0,5 mm	Ø 0,5 mm	Ø 0,5 mm	Ø 0,5 mm	Ø 0,3 mm
Sensibilité max, fil SUS	Ø 0,3 × 2 mm	Ø 0,3 × 2 mm	Ø 0,3 × 2 mm	Ø 0,3 × 2 mm	Ø 0,3 × 2 mm	Ø 0,3 × 2 mm	Ø 0,2 × 2 mm
Sensibilité max, verre	Ø 1,5 mm	Ø 1,5 mm	Ø 1,5 mm	Ø 1,5 mm	Ø 1,5 mm	Ø 1,5 mm	Ø 1,0 mm
Sensibilité max, céramique	Ø 1,5 mm	Ø 1,5 mm	Ø 1,5 mm	Ø 1,5 mm	Ø 1,5 mm	Ø 1,5 mm	Ø 1,0 mm
Indice de protection IP	IP65	IP65	IP65	IP65	IP65	IP65	IP65
Température de fonctionnement	-10÷40 °C	-10÷40 °C	-10÷40 °C	-10÷40 °C	-10÷40 °C	-10÷40 °C	-10÷40 °C
Alarme produit « NG »	Sonore, lumineuse, arrêt du convoyeur	Sonore, lumineuse, arrêt du convoyeur	Sonore, lumineuse, arrêt du convoyeur	Sonore, lumineuse, arrêt du convoyeur	Sonore, lumineuse, arrêt du convoyeur	Sonore, lumineuse, arrêt du convoyeur	Sonore, lumineuse, arrêt du convoyeur
Système d’éjection, option	À définir au cas par cas	À définir au cas par cas	À définir au cas par cas	À définir au cas par cas	À définir au cas par cas	À définir au cas par cas	À définir au cas par cas
Matériau de la structure	SUS304	SUS304	SUS304	SUS304	SUS304	SUS304	SUS304
Modèles disponibles	—	—	—	—	—	TXR-1626-JDU4 / 1626-JDM4	—

SINGLE BEAM — Faisceau incliné vers le bas

SINGLE BEAM — Faisceau incliné vers le haut

DUAL BEAM — Double angle d’inspection

SPLIT TRIPLE BEAM — Triple faisceau divisé

TRIPLE BEAM — Trois faisceaux réglables

QUAD BEAM — Contrôle multi-angle

FIVE BEAM — Contrôle jusqu’à cinq vues

Modèle

TXR-1630SO

TXR-1630SH

TXR-2080BDX

TXR-JSU3-16

TXR-20250

—

TXR-1626-JTM5

Configuration rayons x

Faisceau unique incliné du haut vers le bas

Faisceau unique incliné du bas vers le haut

Dual Beam

Split Triple Beam

Triple Beam 3 faisceaux réglables

Quad Beam

Five Beam

Ouverture d’inspection, largeur

160 mm

Ouverture d’inspection, hauteur

260 mm

Tube à rayons x, puissance max

jusqu’à 480 W

Vitesse de bande

10–120 m/min

Sensibilité max, SUS

Ø 0,5 mm

Ø 0,3 mm

Sensibilité max, fil SUS

Ø 0,3 × 2 mm

Ø 0,2 × 2 mm

Sensibilité max, verre

Ø 1,5 mm

Ø 1,0 mm

Sensibilité max, céramique

Ø 1,5 mm

Ø 1,0 mm

Indice de protection IP

IP65

Température de fonctionnement

-10÷40 °C

Alarme produit « NG »

Sonore, lumineuse, arrêt du convoyeur

Système d’éjection, option

À définir au cas par cas

Matériau de la structure

SUS304

Modèles disponibles

—

TXR-1626-JDU4 / 1626-JDM4

—
